Cara Membuat Desain Jaringan Terbaik untuk Kantor Bertingkat

Merancang desain jaringan untuk kantor satu lantai jauh lebih sederhana dibanding gedung bertingkat.

Tantangannya jelas berbeda. Sinyal Wi-Fi harus menembus dek beton bertulang, menghindari interferensi vertikal antarlantai, dan tetap stabil saat roaming.

Sebagai panduan, kali ini Edavos akan menjelaskan bagaimana cara optimasi jaringan nirkabel di lingkungan kantor yang multi-lantai.

Untuk dasar desain jaringan komputer kantor, Anda bisa merujuk pada artikel kami sebelumnya.

Desain Jaringan Sebagai Fondasi Infrastruktur Kantor Modern

Desain jaringan adalah proses perencanaan struktur komunikasi data sebelum pemasangan perangkat. Cakupannya meliputi topologi jaringan, distribusi perangkat, jalur kabel backbone, hingga strategi penempatan access point (AP).

Dalam lingkungan bisnis modern, di mana kualitas konektivitas sangat memengaruhi produktivitas, infrastruktur jaringan memegang peranan penting.

Dari laporan Cisco 95% pemimpin IT sepakat bahwa jaringan tangguh itu krusial bagi bisnis.^[1]

Oleh karenanya, fungsi desain jaringan adalah memastikan koneksi tetap stabil, aman, dan siap menangani pertumbuhan perangkat di masa depan.

Predictive vs Physical Site Survey

Langkah pertama adalah site survey, baik menggunakan metode predictive atau physical.

Predictive survey menggunakan simulasi aplikasi desain jaringan seperti Ekahau Pro atau NetSpot untuk perencanaan jaringan tahap awal yang cepat. Namun, simulasi tidak bisa memprediksi variabel fisik.

Di sisi lain, physical site survey (aktif/pasif) melibatkan pengujian di lokasi dengan akurasi tinggi untuk menangkap interferensi nyata.

Dalam kasus pemasangan Wi-Fi bertingkat di gedung kantor, physical survey melalui metode AP-on-a-stick dapat menemukan dead zone yang tidak muncul dalam simulasi.

Baca Juga: Meningkatkan Cakupan Wi-Fi di Perusahaan Storage & Logistik

Dari keduanya, pendekatan hybrid direkomendasikan. Gunakan predictive survey untuk perencanaan, lalu physical survey untuk validasi akhir.

Arsitektur Backbone: Menghubungkan Lantai Tanpa Bottleneck

Sebelum membahas soal penempatan access point (AP), fondasi infrastruktur kabel wajib dibenahi terlebih dahulu. Tanpa backbone yang kuat, optimasi Wi-Fi tidak akan memberikan hasil maksimal.

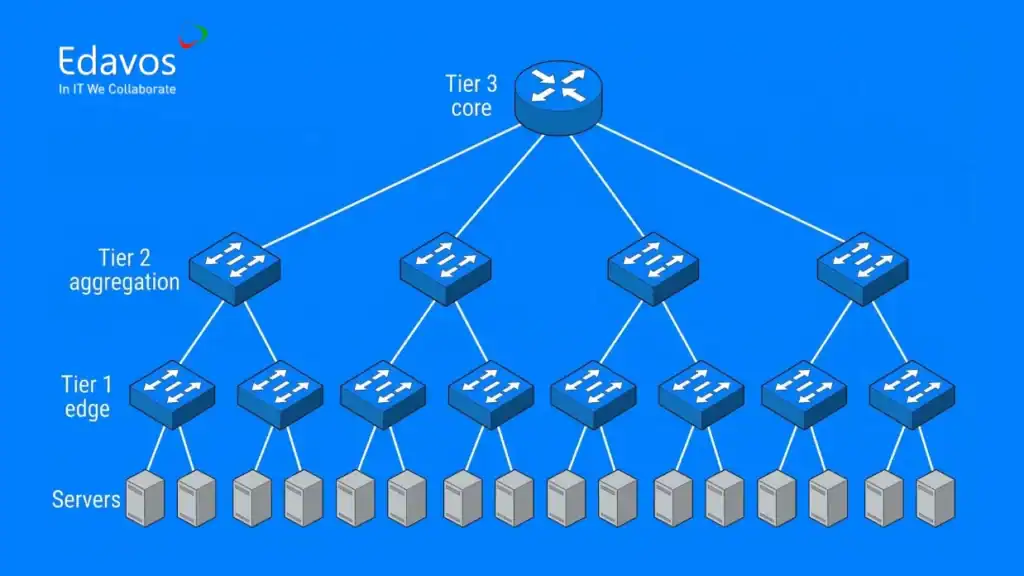

1. Core Switch sebagai Agregator Utama

Tempatkan core switch di MDF (Main Distribution Frame) atau pusat topologi jaringan.

Perangkat ini bertugas menyatukan koneksi dari berbagai access switch di tiap lantai agar distribusi data tetap terorganisir dan efisien.

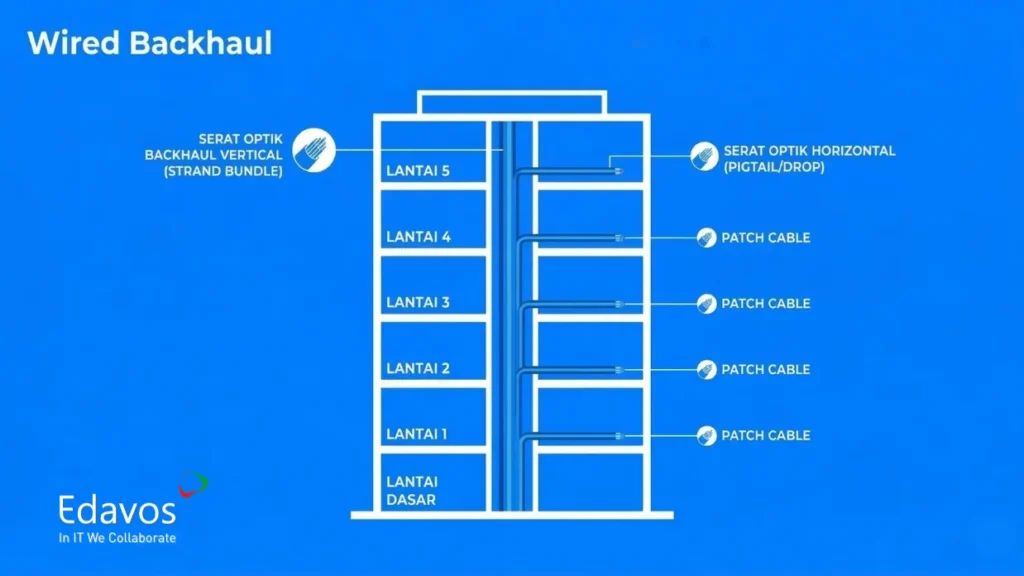

2. Vertical Fiber Uplink

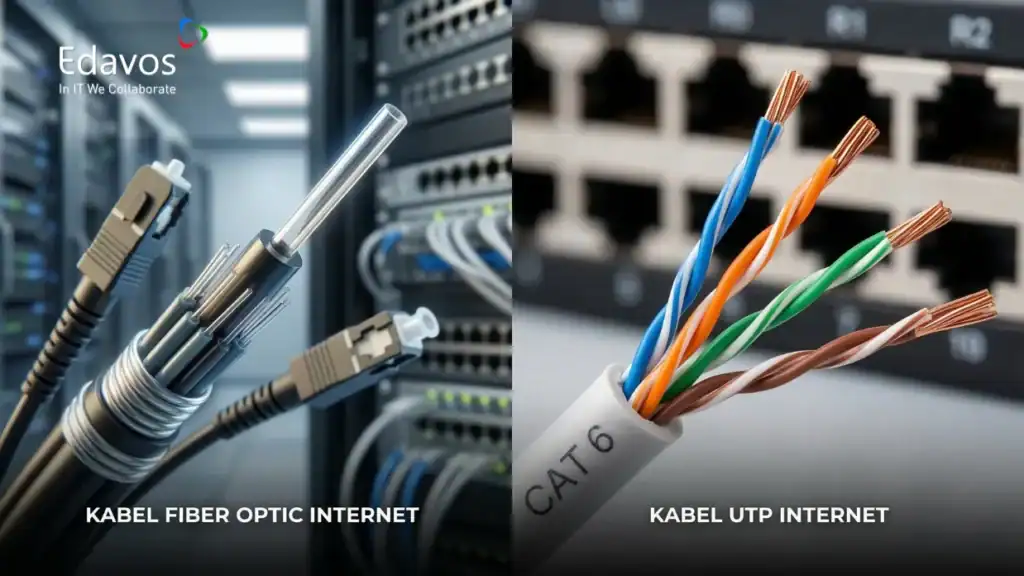

Selanjutnya, kabel fiber optic adalah pilihan yang tepat untuk menghubungkan access switch di tiap lantai ke core switch karena memiliki kecepatan tinggi.^[2]

Kabel ini menjaga low latency dan bandwidth tinggi meski jarak kabel melewati banyak lantai, sesuatu yang tidak bisa dicapai kabel UTP biasa.

3. Pemisahan Jalur Data

Berikutnya, pastikan backhaul Wi-Fi memiliki bandwidth tersendiri dan tidak berbagi jalur dengan perangkat kabel.

Hal ini bertujuan mencegah jaringan nirkabel Anda terhambat oleh traffic kabel yang padat, terutama saat jam sibuk kantor.

Konfigurasi Desain Jaringan Nirkabel di Gedung Bertingkat

Setelah backbone siap, barulah Anda melakukan konfigurasi nirkabel atau Wi-Fi. Panduan desain jaringan Wi-Fi berikut dirancang agar setiap sudut gedung mendapat sinyal yang optimal tanpa gangguan:

1. Implementasi VLAN Segmentation untuk Efisiensi Spektrum

VLAN segmentation merupakan bagian penting dari desain Wi-Fi yang mengutamakan privasi, tanpa mengorbankan kemudahan akses pengguna sah.

Pisahkan jaringan berdasarkan fungsi, bukan sekadar lantainya. Contoh:

• VLAN Staff: Akses penuh ke resource internal.
• VLAN Guest: Hanya akses internet, terisolasi dari jaringan internal.
• VLAN IoT: Perangkat pintar terpisah agar tidak mengganggu perangkat kerja
• VLAN VoIP: Prioritas QoS untuk komunikasi suara.

Dengan begitu, tamu di lantai 1 tidak bisa mengakses server data di lantai 5, meski berada dalam satu SSID.

Penerapan VLAN ini membatasi broadcast domain sehingga spektrum tidak macet oleh traffic sampah yang tidak perlu.^[3]

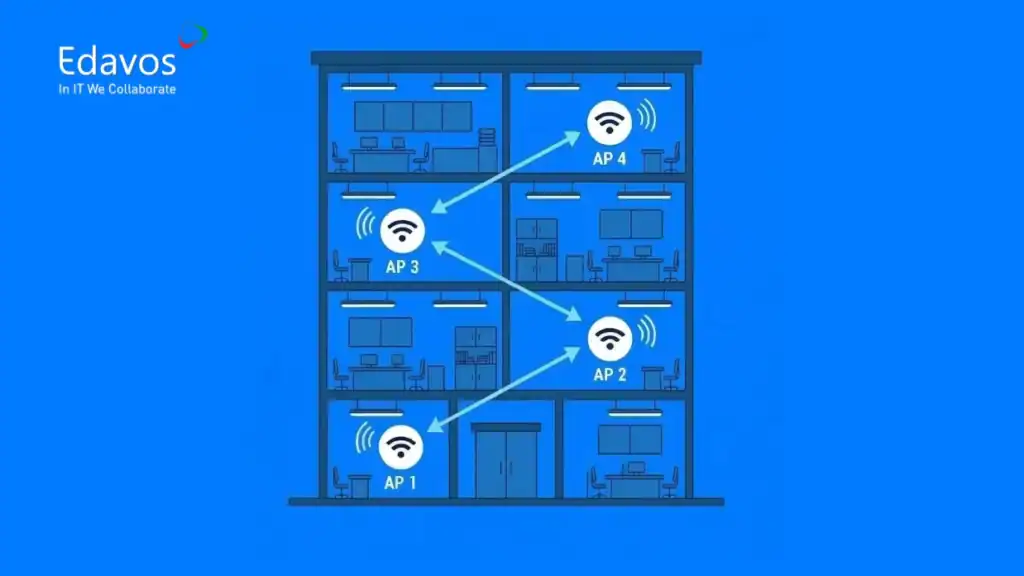

2. Penempatan AP dengan Layout Zig Zag

Jumlah access point per lantai untuk kantor gedung bertingkat tergantung jumlah kebutuhan dan luas lantai.

Satu AP idealnya melayani 20–30 perangkat aktif. Jika satu lantai menampung 100 orang dengan masing-masing 2 perangkat, maka minimal harus ada 7–10 AP.

Pertimbangkan pula material bangunan. Lantai beton di gedung perkantoran melemahkan sinyal Wi-Fi rata-rata -67,5 dBm.^[4] Jadi, jumlah AP yang dibutuhkan mungkin lebih banyak.

Baca Juga: Cara Hitung Jumlah Access Point yang Tepat untuk Gudang

Namun, kesalahan umum dalam membuat desain jaringan gedung adalah menempatkan AP di posisi yang lurus secara vertikal di setiap lantai. Posisi ini berpotensi menciptakan interferensi antarlantai yang parah.

Solusinya, gunakan pola zig-zag. Jika di lantai 2 AP berada di sisi utara, maka di lantai 3 letakkan di sisi selatan atau tengah.^[5]

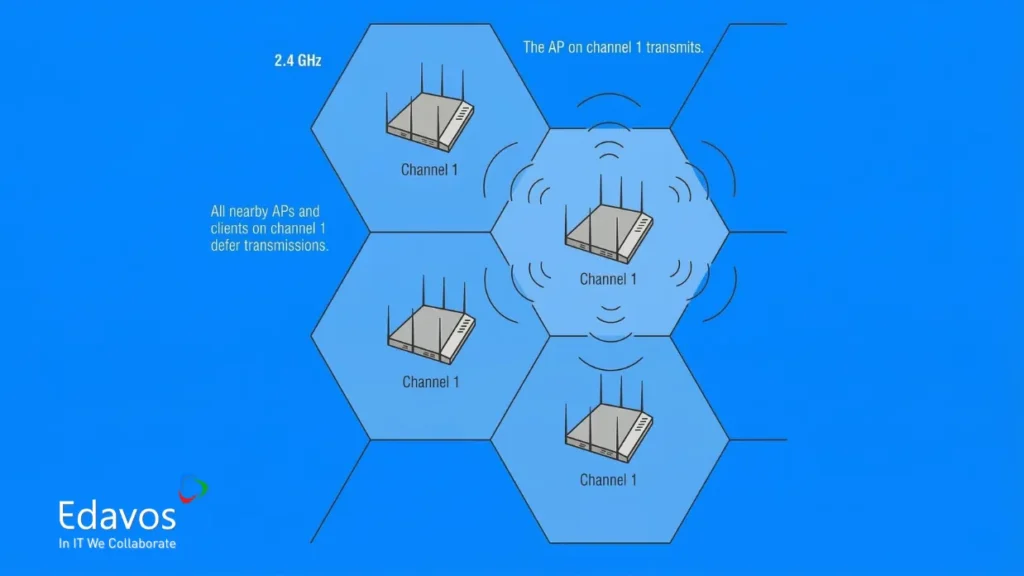

3. Mitigasi Interferensi Frekuensi Vertikal

Selanjutnya, desain jaringan enterprise juga bertujuan menghindari co-channel interference (CCI).

CCI sering terjadi di kantor bertingkat ketika sinyal dari lantai bawah bocor dan mengganggu channel yang digunakan oleh AP lantai atas.

Masalah ini menyebabkan penurunan kecepatan akses secara drastis karena banyaknya tabrakan paket data di udara.

Hal yang perlu Anda lakukan untuk meminimalkan CCI:^[6]

• Gunakan antena directional untuk fokus energi RF.
• Batasi daya transmisi AP.
• Manfaatkan seluruh channel 5 GHz.
• Gunakan 20 MHz di area padat.
• Hindari channel yang sudah padat oleh jaringan tetangga.
• Kurangi jumlah AP per channel untuk mengurangi overhead manajemen.

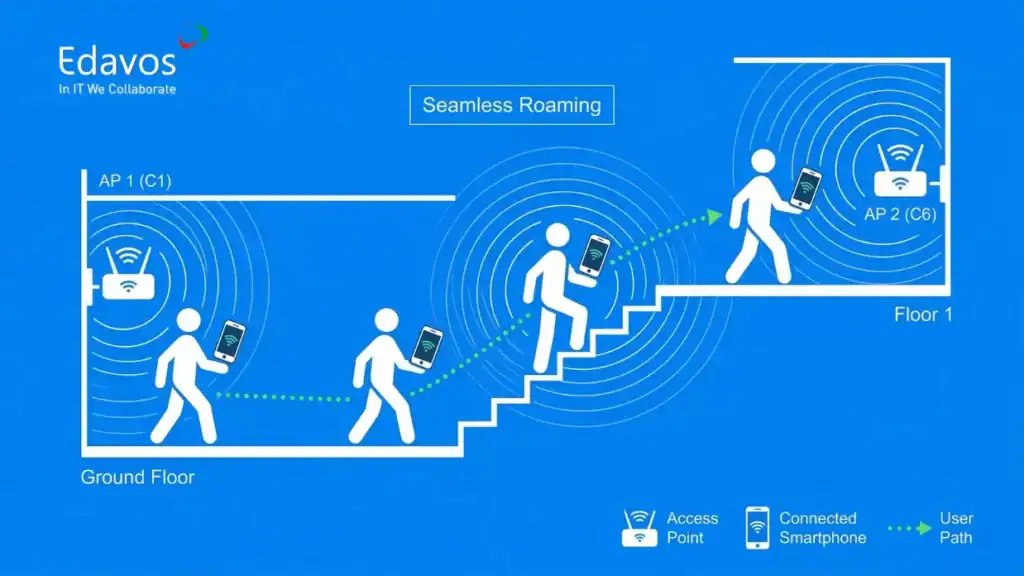

4. Optimalisasi Seamless Roaming (802.11k/v/r)

Kantor bertingkat membutuhkan koneksi yang tetap stabil ketika pengguna berpindah ruangan atau lantai.

Roaming Wi-Fi yang stabil dan aman membutuhkan kombinasi desain nirkabel yang matang, AP berkualitas, optimasi channel, serta dukungan standar fast roaming.

Standar protokol yang digunakan:^[7]

• 802.11k → Mempercepat pencarian AP tetangga dengan menyediakan daftar channel yang relevan.
• 802.11r → Menyimpan kunci enkripsi antar AP sehingga perpindahan tidak perlu negosiasi ulang. Memungkinkan perpindahan antar AP dalam waktu 50 ms.^[8]
• 802.11v → Memberi rekomendasi kepada klien untuk berpindah band (misalnya dari 5 GHz ke 2.4 GHz) sesuai kondisi RSSI.

Atur juga minimum RSSI threshold, misalnya -70 dBm, supaya perangkat tidak menempel ke AP yang jauh saat ada AP lebih dekat yang tersedia (sticky client).

5. Manajemen Power over Ethernet (PoE) yang Terpusat

Tips kelima, gunakan PoE switch di setiap IDF lantai untuk menyuplai daya ke AP tanpa perlu instalasi listrik tambahan.

Keuntungan terbesar dari manajemen daya terpusat adalah tim IT bisa melakukan remote reboot AP di lantai mana pun langsung dari dashboard.^[9]

Monitoring dan Maintenance

Terakhir, jaringan yang sudah selesai terpasang tetap membutuhkan pemantauan berkelanjutan. Tahap ini membutuhkan network controller, baik berbasis cloud maupun on-premise untuk memantau Wi-Fi health di semua lantai dalam satu dashboard.

Baca Juga: 6 Langkah Wi-Fi Health Check untuk Optimalkan Jaringan Bisnis

Analisis kepadatan pengguna secara real-time juga sangat penting. Anda bisa mengidentifikasi lantai mana yang mulai kelebihan beban dan merencanakan kembali penambahan kapasitas sebelum masalah muncul.

Monitoring dan maintenance membedakan infrastruktur IT yang reaktif serta yang proaktif.

Desain Jaringan Kantor Menjaga Produktivitas di Setiap Lantai

Kesimpulannya, keberhasilan desain jaringan di kantor bertingkat tidak hanya tergantung kecepatan internet, tetapi seberapa stabil koneksi di semua lantai.

Dengan mengintegrasikan core switch yang mumpuni, segmentasi VLAN yang tepat, serta pengaturan roaming dan mitigasi interferensi yang presisi, dinding beton sekali pun tidak lagi menjadi penghalang.

Namun, tiap-tiap gedung tentu memiliki karakteristik unik yang tidak bisa diselesaikan hanya dengan ‘kira-kira’. Edavos siap membantu Anda mengatasi itu dengan Wi-Fi assessment profesional.

Tunggu apa lagi? Optimalkan jaringan kantor Anda bersama tim ahli Edavos.
