Apa Itu VLAN dalam Jaringan? Pahami Fungsi & Cara Kerjanya

LAN (Local Area Network) konvensional tidak disarankan untuk perusahaan karena semua perangkat terhubung dalam satu broadcast domain yang sama.

Bayangkan jika ada satu perangkat yang menjadi korban kejahatan siber. Peretas dapat dengan mudah bergerak secara lateral ke seluruh departemen setelah berhasil menembus satu titik.

Itulah mengapa perusahaan modern wajib mengimplementasikan VLAN (Virtual LAN) di setiap departemen. Apa itu VLAN?

Pada artikel ini kami akan mengajak Anda belajar dasar-dasar Virtual LAN supaya paham konsepnya.

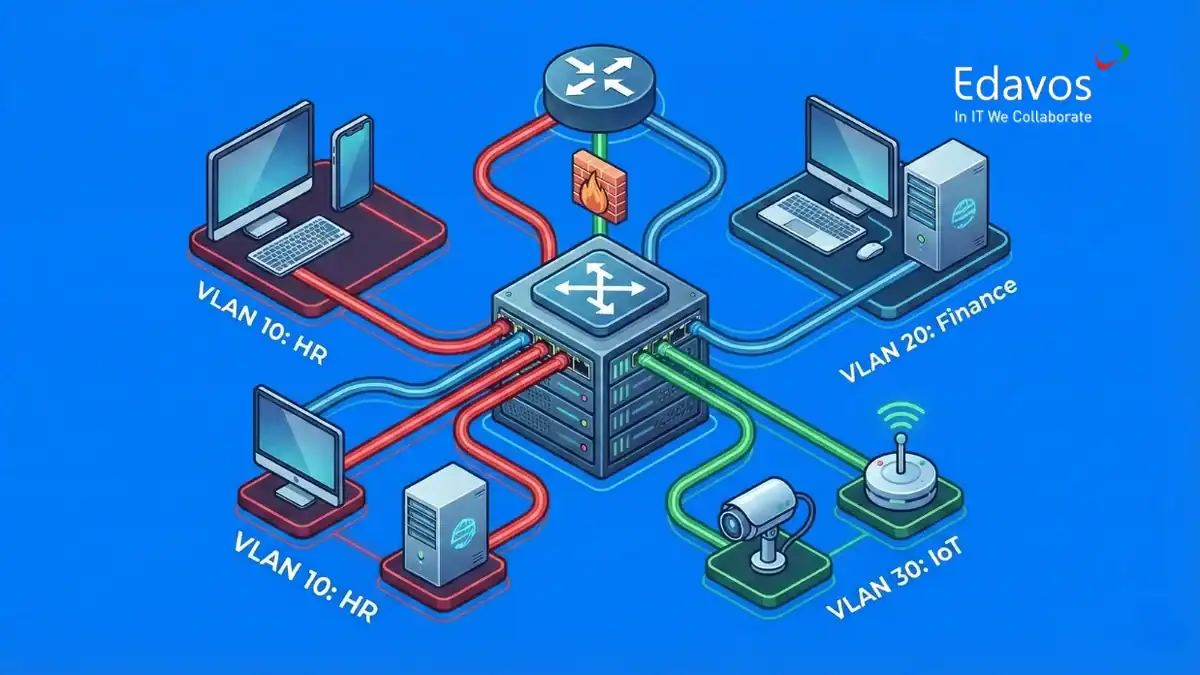

Apa Itu VLAN dan Fungsinya?

VLAN adalah sebuah metode untuk menciptakan beberapa segmen jaringan yang berbeda secara virtual dalam satu infrastruktur fisik yang sama (biasanya switch).

Pengelompokkan perangkat ini dilakukan berdasarkan fungsi, bukan lokasi. Tujuan utamanya untuk meningkatkan efisiensi, keamanan, serta skalabilitas jaringan.

Jadi, perangkat tidak harus berada di ruangan atau lantai yang sama untuk berada dalam satu jaringan VLAN.

Analoginya seperti satu gedung kantor bertingkat yang ruangan setiap divisinya terpisah. Dengan begitu, antardivisi tidak dapat saling mendengarkan percakapan.

Alasan utama penggunaan VLAN adalah untuk mengelola lalu lintas broadcast.

Dalam sebuah LAN standar, switch menciptakan satu broadcast domain tunggal. Artinya, jika satu perangkat mengirimkan sinyal broadcast, maka setiap perangkat lain yang terhubung ke switch tersebut juga menerimanya.

Pada jaringan kecil, hal ini tidak masalah. Namun, pada jaringan perusahaan besar, lalu lintas broadcast yang berlebihan dapat memperlambat kinerja jaringan secara signifikan.

Baca Juga: 6 Masalah Jaringan Paling Umum di Kantor & Solusinya

Dari penjelasan barusan, fungsi VLAN bagi perusahaan secara umum adalah sebagai berikut:

• Segmentasi Jaringan: VLAN memecah satu jaringan besar menjadi sub-jaringan yang tidak saling melihat secara langsung.
• Traffic Isolation: Menyekat lalu lintas data, memastikan bahwa jalur data A tidak bocor ke jalur data B.
• Logical Grouping: Memungkinkan Anda mengelompokkan perangkat berdasarkan departemen atau fungsi kerjanya.
• Pembatasan Broadcast Domain: Membatasi jangkauan pesan broadcast hanya pada anggota kelompok tertentu.
• Traffic Handling: Menandai tipe lalu lintas data tertentu agar bisa diperlakukan khusus.

Sebelum konsep VLAN populer, solusi untuk memecah broadcast domain melibatkan penambahan perangkat keras, seperti menambah router atau switch.

Contoh Penerapan VLAN di Perusahaan

Setelah membaca penjelasan apa itu VLAN dalam jaringan, mungkin akan lebih mudah memahami konsepnya dengan contoh sederhana ini.

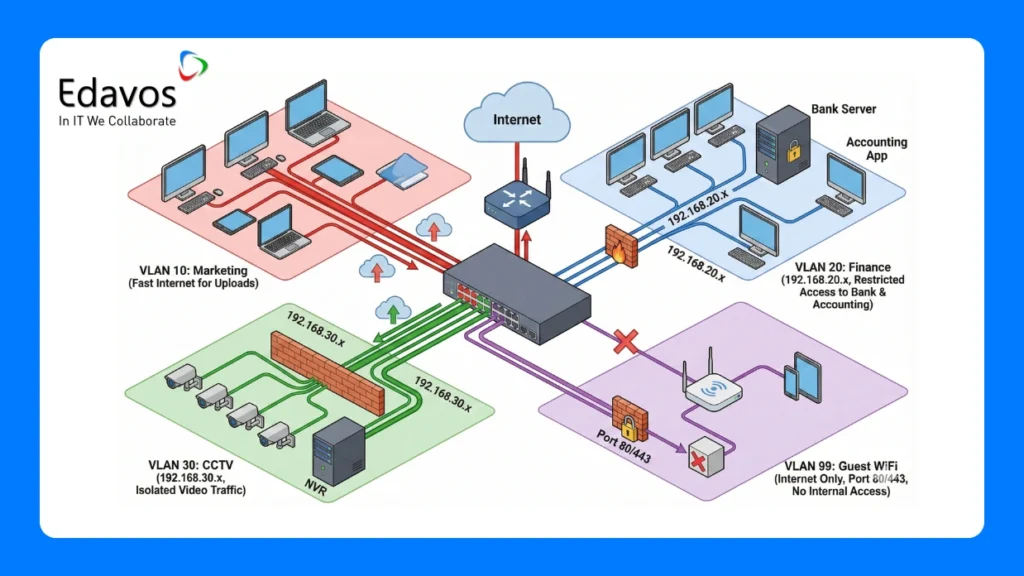

Contoh VLAN pada sebuah perusahaan menengah dengan 50 karyawan misalnya:

• VLAN 10 (Marketing): Berisi komputer tim marketing yang membutuhkan akses internet cepat untuk upload konten.
• VLAN 20 (Finance): Menggunakan subnet IP 192.168.20.x. Hanya bisa mengakses server bank dan aplikasi akuntansi.
• VLAN 30 (CCTV): Menggunakan subnet IP 192.168.30.x. Lalu lintas video yang berat diisolasi di sini agar tidak membuat internet karyawan lambat.
• VLAN 99 (Guest WiFi): Hanya punya akses ke internet (port 80/443), sama sekali tidak bisa memindai IP perangkat internal perusahaan.

Nah, sekarang sudah lebih paham, bukan? Selanjutnya, Edavos akan menjelaskan bagaimana sistem ini bekerja.

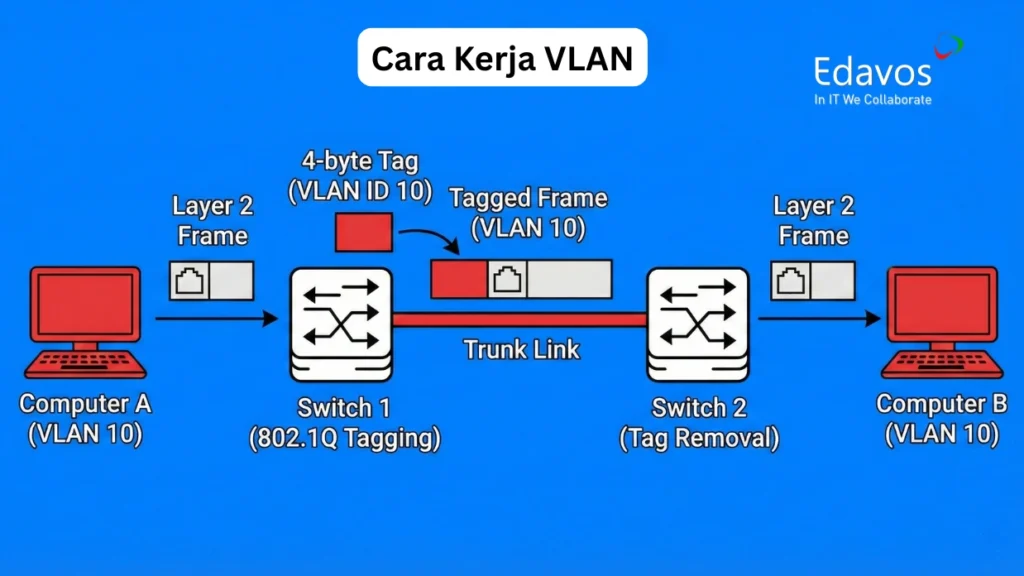

Cara Kerja VLAN

VLAN bekerja pada Layer 2 (Data Link Layer) dalam model OSI. Alasannya, VLAN memanipulasi frame data Ethernet untuk memecah broadcast domain, terlepas dari IP address (Layer 3) yang digunakan.

Pengelompokan ini melalui proses tagging dengan standar protokol IEEE 802.1Q.

Apa itu VLAN tagging? Secara sederhana, proses ini akan menyisipkan ‘label’ tambahan (Tag) berukuran 4-byte ke dalam frame data.

Di dalam tag tersebut, terdapat VLAN ID (angka pengenal unik) yang memastikan pengiriman data hanya ke anggota kelompok yang sama, misalnya ID 10 untuk Marketing. Tanpa ID yang cocok, data tidak akan diteruskan.

Setelah frame dengan tag sampai di switch tujuan, switch tersebut kemudian akan membaca tag, menghapusnya, dan meneruskan frame asli (tanpa tag) ke perangkat akhir tujuan yang berada di VLAN yang sesuai.

Jadi, baik komputer pengirim maupun penerima tidak pernah tahu bahwa ada proses tagging terjadi dalam lalu lintas data.

Konektivitas Antar-Switch

Implementasi VLAN dapat melintasi beberapa switch sehingga jaringan sangat fleksibel. Dalam operasionalnya, terdapat dua tipe koneksi port, yaitu:

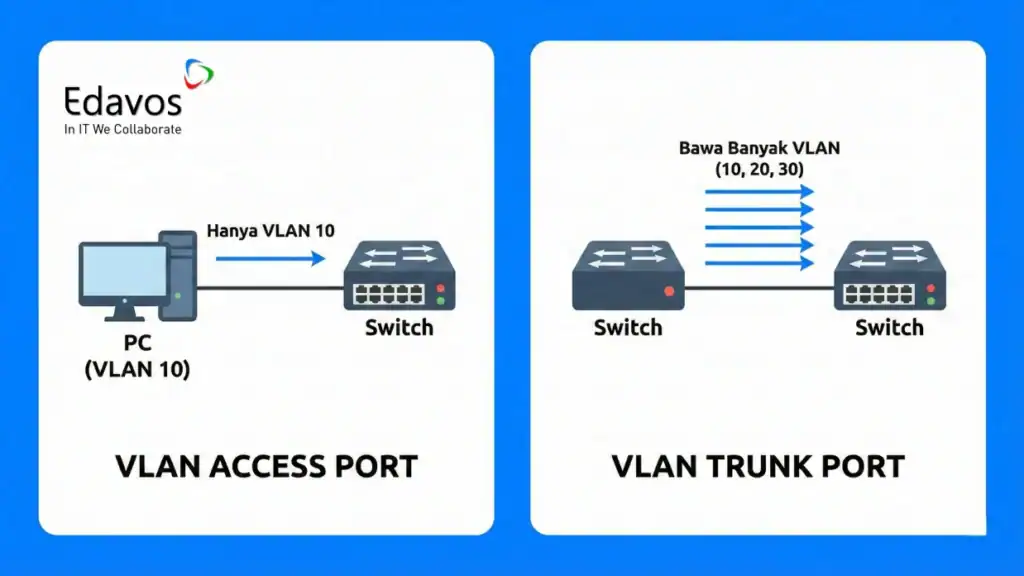

Access Port

Apa itu VLAN access? Ini adalah port yang terhubung langsung ke perangkat akhir. Port ini hanya membawa satu VLAN ID spesifik dan tidak memiliki tag saat keluar menuju perangkat.

Trunk Port

Apa itu VLAN trunk? Trunk adalah port penghubung antar-switch atau ke router. Port ini mampu membawa banyak VLAN ID sekaligus dan mempertahankan tag agar switch penerima tahu data tersebut milik VLAN mana.

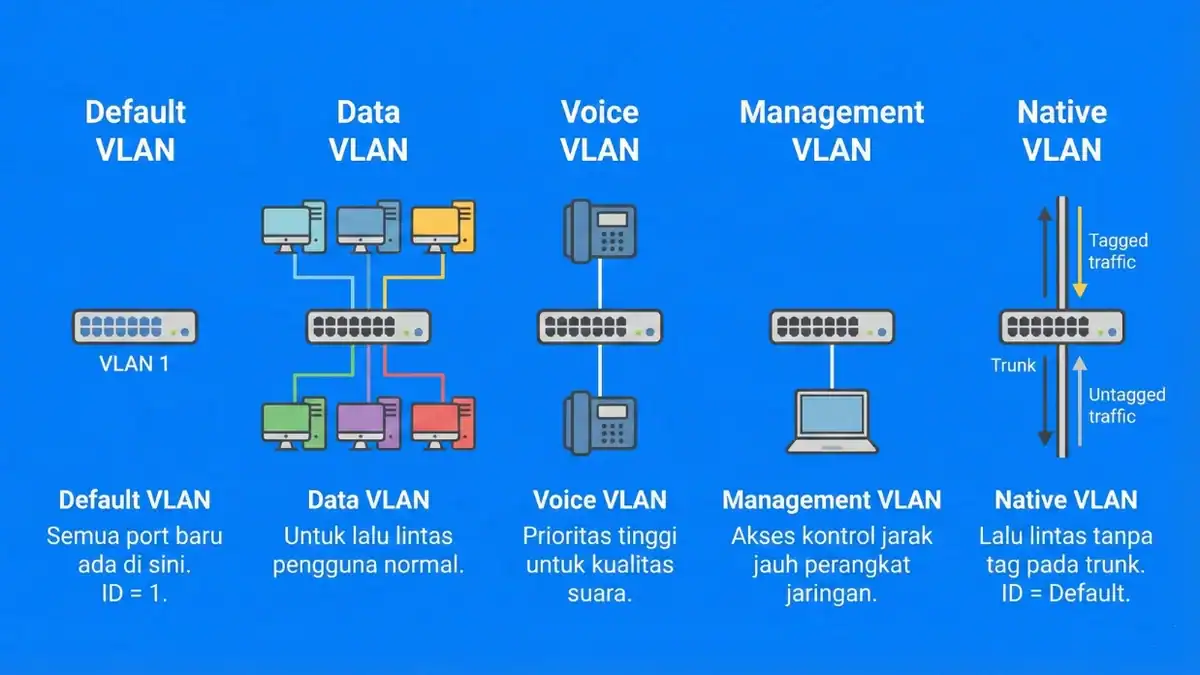

Jenis-Jenis VLAN

Pengategorian VLAN dilakukan berdasarkan perannya dalam infrastruktur.

Berikut jenis-jenisnya:

Default VLAN

Saat switch pertama kali menyala, semua port secara otomatis berada di VLAN 1 karena ini adalah Default VLAN.

Dalam praktik profesional, Default VLAN sebaiknya tidak digunakan untuk traffic operasional karena keamanannya sangat minim.

Oleh karena itu, teknisi IT umumnya menggunakan Default VLAN sementara saja, lalu mengosongkannya. Port yang aktif dipindahkan ke VLAN lain.

Baca Juga: Keamanan Jaringan: Pengertian, Jenis & Manfaatnya bagi Bisnis

Data VLAN

Ini adalah jenis paling umum, fungsinya untuk memisahkan lalu lintas data pengguna biasa, seperti browsing, email, dan aplikasi kerja.

Sebuah perusahaan biasanya membuat beberapa Data VLAN berdasarkan departemen. Contohnya, VLAN 10 untuk Departemen Akuntansi dan VLAN 20 untuk Departemen Sales.

Dengan begitu, jika terjadi gangguan di satu divisi, maka tidak langsung mempengaruhi divisi lain.

Selain memisahkan traffic, manfaat utamanya antara lain untuk mengurangi broadcast yang tidak perlu dan memudahkan kontrol akses berbasis divisi.

Voice VLAN

Sesuai namanya, Voice VLAN menjadi jalur khusus untuk layanan telepon berbasis IP (VoIP).

Pertanyaannya, mengapa suara (voice) harus dipisahkan dari data biasa?

Secara teknis, data suara sangat sensitif terhadap delay atau latency.

Jika Anda mengunduh file besar, penundaan 1 detik mungkin tidak masalah. Namun, saat menelepon, penundaan suara 1 detik akan membuat suara putus-putus.

Oleh karena itu, Voice VLAN biasanya mendapat prioritas bandwidth (QoS) lebih tinggi daripada Data VLAN untuk menjamin kualitas panggilan meskipun jaringan sedang sibuk.

Management VLAN

Perangkat jaringan (switch, router, server) tentu hanya boleh diakses oleh teknisi atau vendor resmi yang bertugas. Di sinilah Anda membutuhkan Management VLAN.

Dengan memisahkan jalur manajemen, orang asing tidak akan bisa mencoba melakukan login ke perangkat inti jaringan perusahaan.

Jenis VLAN ini mungkin kurang familier bagi pemula, tetapi sangat penting. Keuntungan memiliki jalur Management VLAN adalah ketika jaringan Data VLAN mengalami kemacetan total, administrator tetap bisa mengakses switch untuk memperbaiki masalah.

Native VLAN

Apa itu VLAN Native? Penggunaannya khusus pada port trunk yang berfungsi mengirimkan traffic tanpa tagging.

Konfigurasi ini dibuat untuk kompatibilitas perangkat lama (legacy) yang tidak paham sistem tagging.

Secara default, Native VLAN seringkali berada pada VLAN 1. Namun demi keamanan, Anda perlu mengubahnya ke ID lain yang tidak digunakan untuk mencegah VLAN hopping.

Kelebihan dan Kekurangan VLAN

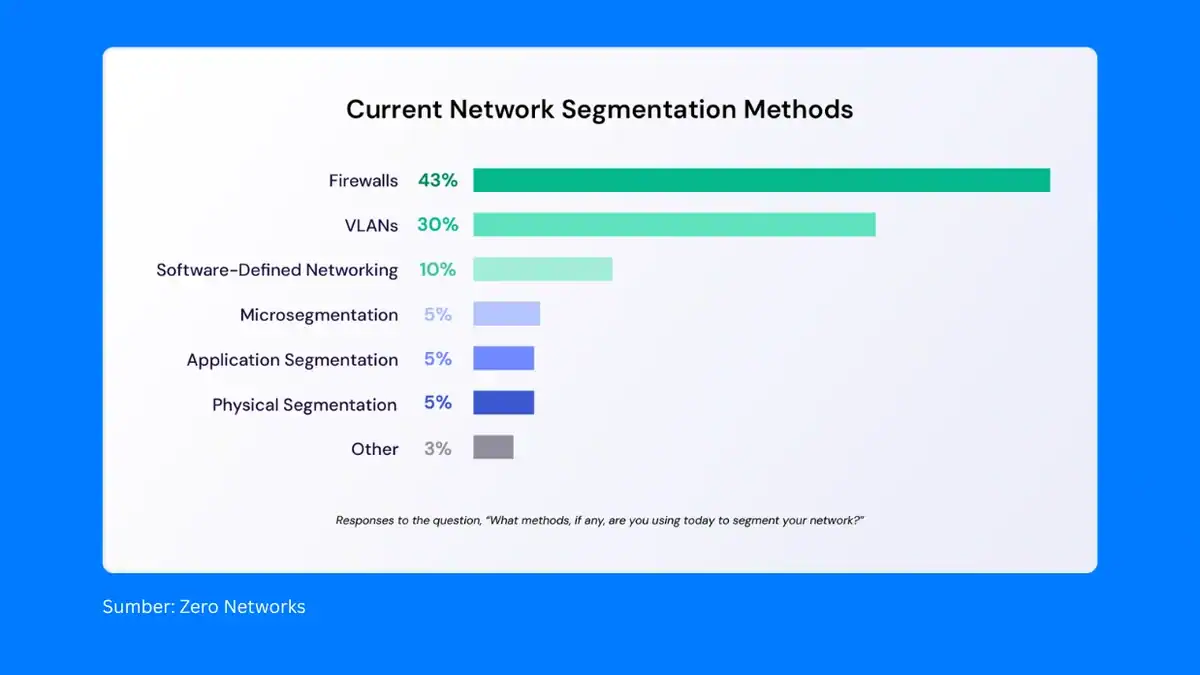

Mengutip Zero Networks, sekitar 30% organisasi mengandalkan VLAN sebagai metode segmentasi andalan mereka. Namun demikian, tentu ada pula minusnya, terutama jika salah konfigurasi.

Jadi, sebelum memutuskan untuk mengimplementasikan VLAN, pertimbangkan dulu kelebihan dan kekurangannya.

Kelebihan VLAN antara lain:

• Keamanan: data tiap divisi terpisah secara logis.
• Efisiensi biaya: hemat bandwidth dan biaya upgrade.
• Performa lebih tinggi: mengurangi broadcast domain.
• Mitigasi broadcast storm: membatasi perangkat yang ikut dalam broadcast.
• Efisiensi tim IT: memudahkan manajemen jaringan.
• Manajemen proyek/aplikasi lebih sederhana: pengguna dan perangkat bisa digabung sesuai kebutuhan.

Di sisi lain, kekurangan atau risiko menggunakan VLAN bisa berupa:

• Overhead administrasi: konfigurasi rumit, rawan salah.
• Salah konfigurasi: bisa membuka celah lateral movement.
• Kurang adaptif: sulit mengikuti hybrid cloud/multisite.
• Blind spot keamanan: tidak ada kontrol granular.
• False sense of security: terlihat tersegmentasi padahal tidak sepenuhnya.

Menurut Verizon Data Breach Investigations Report (DBIR) 2024, kesalahan konfigurasi (termasuk segmentasi jaringan yang buruk) menyumbang persentase signifikan dalam insiden kebocoran data internal.

Implementasikan VLAN di Perusahaan Anda dengan Ahlinya

Mengimplementasikan VLAN di tengah operasional bisnis yang sedang berjalan bukanlah perkara mudah. Anda butuh bantuan profesional untuk mengerjakannya.

Baca Juga: Jasa Instalasi Jaringan yang Benar, Kunci Efisiensi Perusahaan

Pemahaman tentang apa itu VLAN, IP addressing, perencanaan topologi yang matang, dan konfigurasi yang presisi penting agar tidak terjadi downtime saat transisi.

Edavos hadir untuk membantu Anda dengan solusi Network Assessment serta implementasi infrastruktur jaringan yang profesional. Jangan tunggu sampai data sensitif Anda bocor atau operasional lumpuh karena jaringan yang semrawut. Hubungi Edavos sekarang untuk konsultasi gratis.
